輕鐵交匯處

輕鐵設有多個路軌交匯處（Junction），為多段（通常為三段）路軌匯合的地方，列車可由任何一方轉往另一方向。

現時共有14個三邊雙向的交匯處，及6個兩邊雙向、一邊單向的交匯處。

三角交匯處的結構

三邊雙向交匯處

• 6個道岔（3個分支，3個匯合）
• 3個菱形交叉
• 合共18個岔心

兩邊雙向、一邊單向交匯處

• 3個道岔（分支及匯合兩類，一類有2個，另一類有1個）
• 1個菱形交叉
• 合共7個岔心

輕鐵三角交匯處列表

按照分叉道岔的編號順序排列

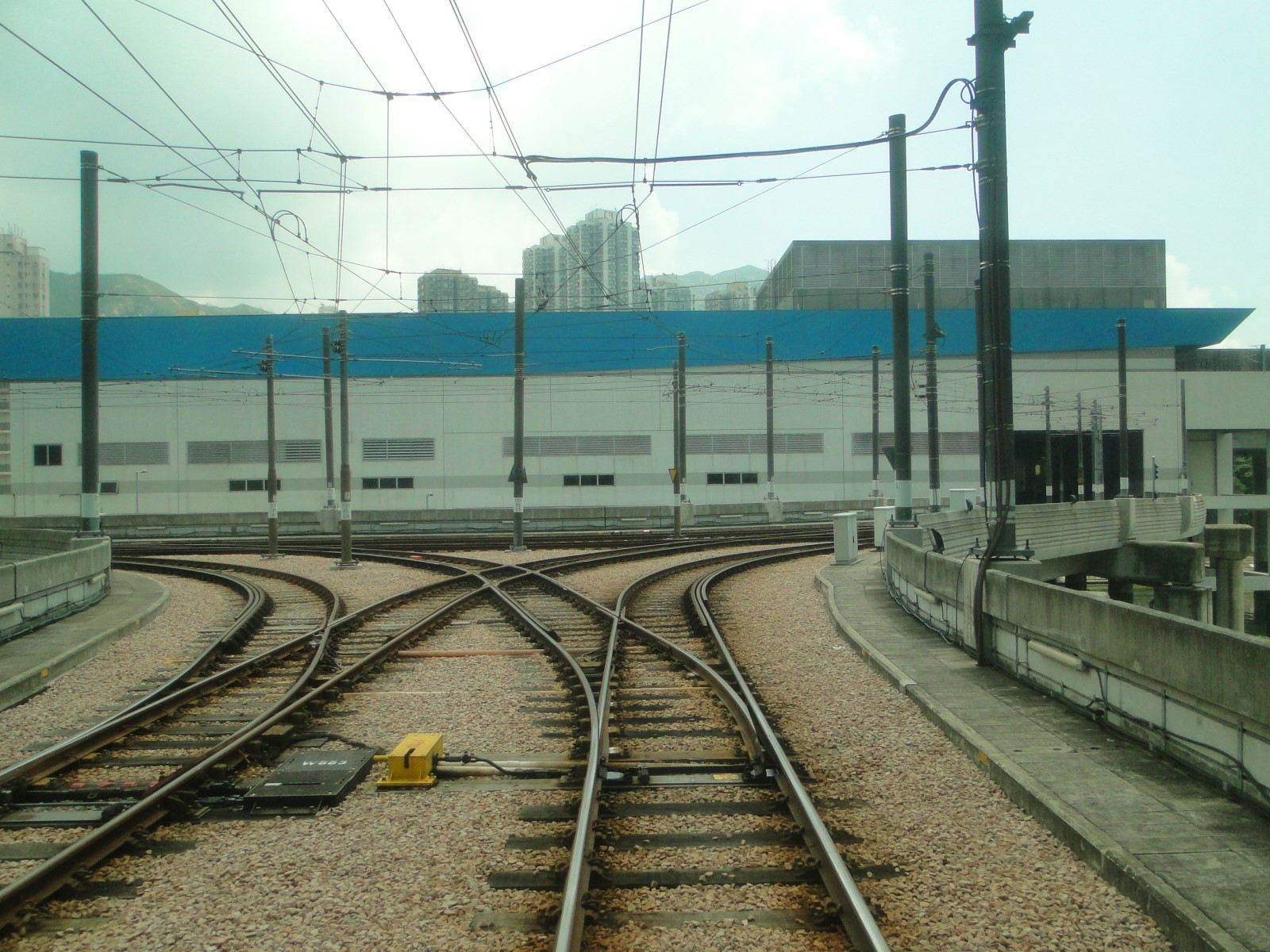

輕鐵車廠出入口 (Mn4)

• 輕鐵車廠站端：W311（分）T110（匯）
  • 分叉及匯合岔前均設有待避空間
  • 左至龍門站：610、615、615P、已取消的506、511、611北
• 輕鐵車廠端：W321（分）T111（匯）
• 龍門站端：W331（分）T112（匯）
  • 分叉及匯合岔前均設有待避空間
  • 右至輕鐵車廠站：610、615、615P、已取消的506、511、611南

青雲站—建安站—山景南站—鳴琴站

北部分（山景南入口）

南部分

這個四方向交匯處是由兩個三方向交匯處組成的。

這兩個三方向交匯處融合在一起，因列車由鳴琴站2號月台前往青雲站2號月台時（即610、615、615P綫南行），會先通過南交匯處的W352道岔，再通過北交匯處的W351道岔。

北交匯處（山景南入口）

• 青雲站/建安站端：W353（分）
  • 左至山景南站：505北
  • 右至鳴琴站：610、615、615P北
• 鳴琴站端：W351（分）
  • 通過（前往青雲站）：505、610、615、615P南

南交匯處

• 青雲站端：W341（分）T113（匯）
  • 分叉岔前設有待避空間
  • 左至山景南站/鳴琴站：610、615、615P北
  • 左至建安站：已取消的506、511、611北
• 建安站端：W342（分）T114（匯）
  • 右至山景南站/鳴琴站：505北
  • 右至青雲站：已取消的506、511、611南
• 鳴琴站端：W352（分）T115（匯）
  • 分叉岔前設有待避空間
  • 左至建安站：505南
  • 右至青雲站/山景南站：610、615、615P南

石排站—山景北站—鳴琴站

• 石排站端：T117（匯）
  • 通過：505、610、615、615P南
• 山景北站端：W361（分）
  • 單綫前往交匯處
  • 左至石排站：505北
• 鳴琴站端：T118（匯）
  • 通過：610、615、615P北

新圍站—石排站—大興北站 (Mj5)

• 新圍站端：W372（分）T121（匯）
  • 分叉岔前設有待避空間
  • 左至大興北站：507南
  • 右至石排站：505、615、615P南
• 石排站端：W371（分）T119（匯）
  • 左至新圍站：505、615、615P北
  • 右至大興北站：610北
• 大興北站端：W373（分）T120（匯）
  • 左至石排站：610南
  • 右至新圍站：507北

屯門醫院站/兆康站—麒麟站—青松站 (Mn27)

位於麒麟站以南。

• 屯門醫院站/兆康站端：W392（分）T124（匯）
  • 左至青松站：505、615南
• 麒麟站端：W391（分）T125（匯）
  • 右至青松站：615P南
  • 右至屯門醫院站：已取消的511南
• 青松站端：W393（分）T123（匯）
  • 左至麒麟站：505、615P北
  • 右至屯門醫院站/兆康站：615北

兆康站範圍（ML10）

兆康站位於本交匯處內。由於周邊可用走綫繁多，在此只以現用的走綫表示。

• 屯門醫院站/青松站/鳳地站端：W401（分）T128（匯）
  • 左至麒麟站：614P北（離開交匯處時是615P南）、已取消的511南（離開交匯處時是511北）
  • 右至藍地站：610、614、615、751、已取消的611、612、720、722北
• 麒麟站端：W411（分）T126（匯）
  • 右至屯門醫院站/青松站/鳳地站：505北（離開交匯處時是505南）、615P北（離開交匯處時是614P南）
• 藍地站端：W412（分）T127（匯）
  • 左至屯門醫院站/青松站/鳳地站：610、614、615、751、已取消的611、612、720、722南

屯門醫院站—兆康站—麒麟站/青松站（ML9）

位於兆康站以南。

• 屯門醫院站端：W423（分）T132（匯）
  • 右至兆康站：610、751、已取消的511、611、612、720北
• 兆康站端：W422（分）T111（匯）
  • 左至屯門醫院站：610、751、已取消的611、612、720南
  • 右至麒麟站/青松站：505、615、已取消的511、722南
• 麒麟站/青松站端：W421（分）T131（匯）
  • 左至兆康站：615北

蔡意橋站—澤豐站—銀圍站（ML7）

• 蔡意橋站端：W432（分）T134（匯）
  • 左至銀圍站：507北
  • 右至澤豐站：751、已取消的511、611、612、720北
• 澤豐站端：W431（分）T133（匯）
  • 左至蔡意橋站：751、已取消的511、611、612、720南
  • 右至銀圍站：610南
• 銀圍站端：W433（分）T135（匯）
  • 左至澤豐站：610北
  • 右至蔡意橋站：507南

豐景園站—兆麟站—三聖總站（ML2）

位於兆麟站以南。由於兆麟站至三聖總站之間的南北行路軌之間設置了機箱，因此北行路軌需要讓位，造成倒「S」型走綫。這亦使三個交叉點之間的距離比其它交匯處的近很多。

• 豐景園站端：W521（分）T202（匯）
  • 左至兆麟站：507、614、614P北
• 兆麟站端：W522（分）T203（匯）
  • 左至三聖總站：505南
  • 右至豐景園站：507、614、614P南
• 三聖總站端：W523（分）T204（匯）
  • 右至兆麟站：505北

洪水橋站—塘坊村站—坑尾村站（T21）

• 洪水橋站/洪天路緊急月台端：W541（分）T212（匯）
  • 左至坑尾村站：751、已取消的720、722北
  • 右至塘坊村站：610、614、615、已取消的611、612北
• 塘坊村站端：W543（分）T121（匯）
  • 分叉岔前設有待避空間
  • 左至洪水橋站/洪天路緊急月台：610、614、615、已取消的611、612南
  • 右至坑尾村站：761P、已取消的721、761北
• 坑尾村站端：W542（分）T210（匯）
  • 左至塘坊村站：761P、已取消的721、761南
  • 右至洪水橋站/洪天路緊急月台：751、已取消的720、722南

洪天路緊急月台入口

緊急月台入口

• 主綫南端：W561（分）
  • 右至主綫：610、614、615、751、已取消的611、612、720、722北
• 主綫北端：W562（分）
  • 左至主綫：610、614、615、751、已取消的611、612、720、722南
• 洪天路緊急月台入口端：T147（匯）

洪天路緊急月台出口

• 主綫南端：T144（匯）
  • 通過：610、614、615、751、已取消的611、612、720、722南
• 主綫北端：T148（匯）
  • 通過：610、614、615、751、已取消的611、612、720、722北
• 洪天路緊急月台入口端：W563（分）

坑尾村站—天水圍站—天耀站 (Junction B)

位於西鐵綫天水圍站下。

• 坑尾村站端：W591（分）T401（匯）
  • 左至天耀站：761P、已取消的720、721、722、761北
  • 右至天水圍站：751北
• 天水圍站端：W602（分）T403（匯）
  • 分叉岔前設有待避空間
  • 左至坑尾村站：751南
  • 右至天耀站：706
• 天耀站端：W592（分）T402（匯）
  • 左至天水圍站：705、已取消的701
  • 右至坑尾村站：761P、已取消的720、721、722、761南

天瑞站—頌富站—翠湖站 (Junction I)

位於翠湖站以西，與1995年3月26日前日常使用的天瑞迴圈融合。

• 天瑞站端：W621（分）T224（匯）
  • 左至頌富站：706、761P、已取消的761北
  • 左至翠湖站：已取消的720、721北
• 頌富站端：W622（分）T406（匯）
  • 左至翠湖站：751、751P南
  • 右至天瑞站：705、761P、已取消的761南
• 翠湖站端：W623（分）T407（匯）
  • 右至頌富站：751、751P北
  • 右至天瑞站：已取消的701、720、721南

翠湖站—天榮站—天悅站 (Junction J)

位於翠湖站以東，天榮站以北。

• 翠湖站端：W631（分）T408（匯）
  • 右至天榮站：751、751P南、已取消的720、721北
• 天榮站端：W633（分）T410（匯）
  • 左至翠湖站：751、751P北、已取消的701、720、721南
  • 右至天悅站：705、已取消的761南
• 天悅站端：W632（分）T409（匯）
  • 左至天榮站：706、已取消的761北

建安站—河田站—新發站（已不存在）

• 建安站端：
  • 右至新發站：505南、已取消的506北
  • 右至河田站：已取消的511、611北
• 河田站端：
  • 左至新發站：507、720、已取消的612南
  • 左至建安站：已取消的511、611南
• 新發站端：
  • 左至建安站：505北、已取消的506南
  • 右至河田站：507、720、已取消的612北

建安站—河田站—屯門站（ML8）

位於屯門站以西，杯渡路高架橋上。

• 建安站端：W683（分）T421（匯）
  • 右至屯門站：505南
• 河田站端：W681（分）T420（匯）
  • 左至屯門站：507、751、已取消的720南
• 屯門站端：W682（分）T422（匯）
  • 左至建安站：505北
  • 右至河田站：507、751、已取消的720北

市中心站—新發站—杯渡站（已不存在）

• 市中心站端：
  • 分叉岔前設有待避空間
  • 左至新發站：505、507、720、已取消的612北
  • 右至杯渡站：614北
• 新發站端：
  • 右至市中心站：505、507、720、已取消的612南
• 杯渡站端：
  • 左至市中心站：614南

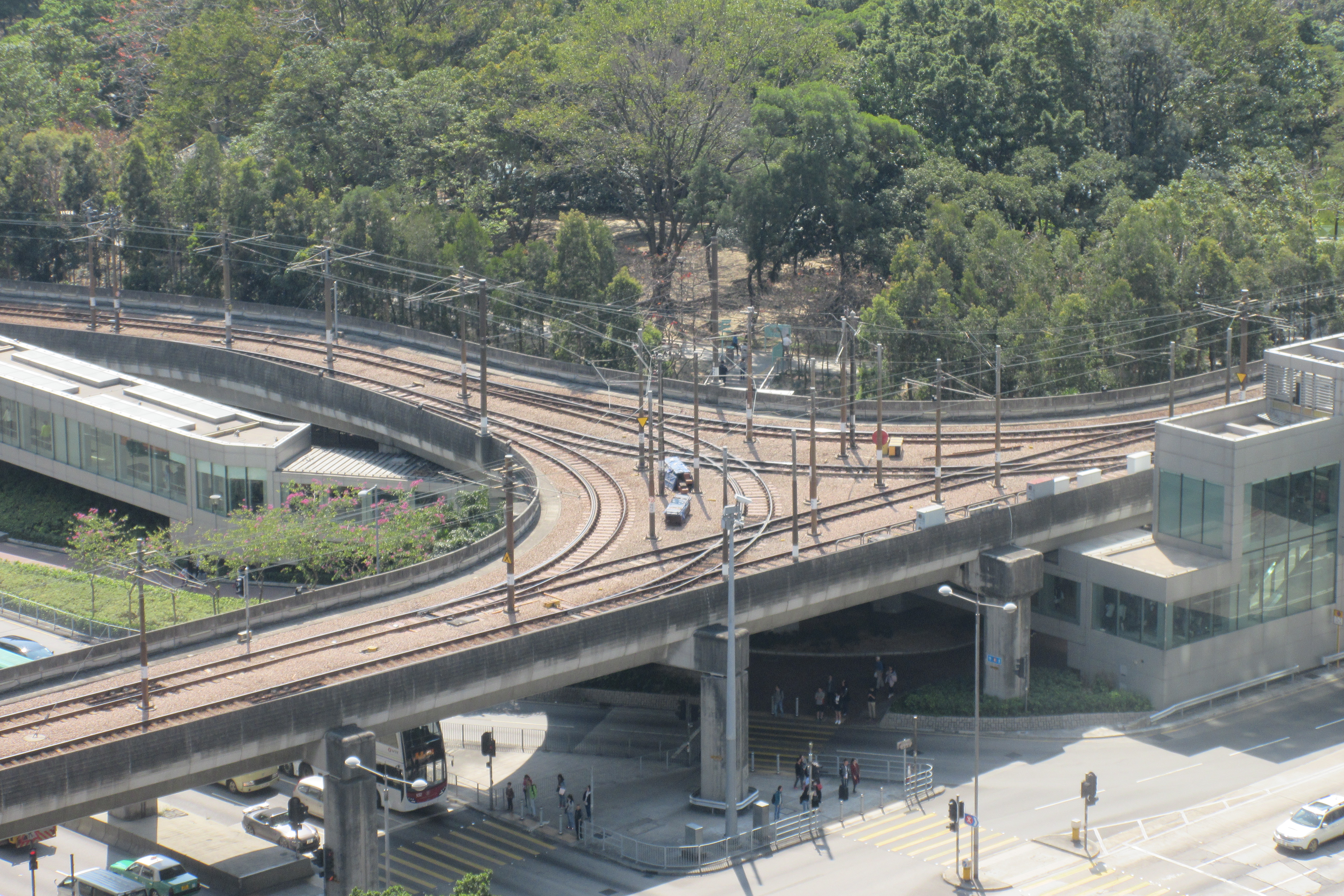

市中心站—屯門站—杯渡站（ML6）

位於屯門站以東，杯渡路高架橋上。

• 市中心站端：W672（分）T425（匯）
  • 左至屯門站：505、507、751、已取消的720北
  • 右至杯渡站：614、614P北
• 屯門站端：W673（分）T423（匯）
  • 右至市中心站：505、507、751、已取消的720南
• 杯渡站端：W671（分）T424（匯）
  • 左至市中心站：614、614P南

天逸站南迴圈

天逸站兩個迴圈的出入口均可被認為其中一邊為單綫的三方向交匯處。

• 天富站端：T417（匯）
  • 通過：705、已取消的761南
• 天逸站5號月台端：T413（匯）
  • 通過：706、751、751P、761P、已取消的761北
• 天逸站南面迴圈端：W643（分）
  • 左至天富站：751、751P、761P南

天逸站北迴圈

• 天恆站端：W642（分）
  • 右至天逸站4號月台：705、已取消的761南
• 天逸站5號月台端：W641（分）
  • 左至天恆站：706、已取消的761北
  • 右至天逸站北面迴圈：751、751P、761P北
• 天逸站北面迴圈端：T414（匯）
